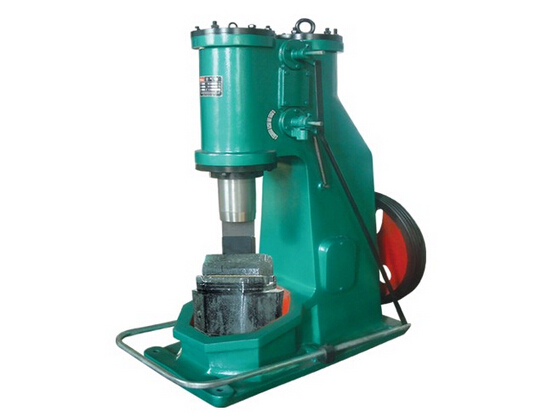

C41-25kg分体式空气锤

产品分类：空气锤

打击能量：0.27kj
电机功率：2.2kw
电机转速：1440r.p.m
机床净重：760kg
机器外型尺寸：800×410×1213mm

主要参数：

型号	C41-25kg分体式空气锤
落下部分质量（kg）	25
打击能量（kj）	0.27
打击次数（Min-1）	250
工作区间高度（mm）	240
锤杆中心线至锤身距离（mm）	200
可锻毛坯方长(mm×mm)	40*40
可锻毛坯 圆	Φ45
电机功率(kw)	2.2
砧座重量（kg）	250
电机转速(r.p.m)	1440
整机重量（kg）	760
机器外型尺寸（mm）	800×410×1213

详细介绍：

本机是自由锻造设备的一种.有两个汽缸.压缩缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

主要结构：

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架：机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

传动机构：传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸：压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分：落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构：配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座

砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

特点

⒈以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制

⒉使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢

⒊机构简单、不易损坏
